🚀49일차에는 JPA를 통해 상속 관계를 매핑할 수 있는 "상속 관계 매핑"에 대해 실습해보았다.

학습 목표 : 자바에서의 상속관계를 JPA 상속 매핑 전략들로 구현할 수 있도록 함

학습 과정 : 회고를 통해 작성

---

상속 매핑 전략

• JPA에서의 상속매핑 전략은 "객체지향모델에서 상속구조를 어떻게 관계형 DB 스키마에 매핑할지"를 정의
• 3가지 주요 상속 매핑 전략
  1. 단일 테이블 전략 (SINGLE_TABLE)
  2. 조인 테이블 전략 (JOINED)
  3. 테이블 당 구체 클래스 전략 (TABLE_PER_CLASS)


• 공통적인 것들은 따로 빼놓고 상속을 통해서 이 공통적인 것들을 상속받아 사용하도록 하는 것이 상속 매핑 전략


• 자바에는 상속이 있지만 관계형 DB에는 상속이 존재하지 않는다.
  따라서 자바에서 상속으로 이루어진 엔티티들이 있을때
  관계형 DB에서는 이러한 상속 관계를 어떻게 매핑할 것인지에 대한 전략을 가능하게 해주는 것이 “상속 매핑 전략”

---

1. 단일 테이블 전략

• 상속 계층의 모든 클래스를 하나의 테이블에 매핑
• “모든 필드가 하나의 테이블에 포함”되므로 다형적 쿼리의 성능이 빠름
• 테이블에는 상속계층의 모든 속성에 대한 컬럼이 존재하므로
  특정 하위 클래스의 속성이 비어있는 경우가 많아져 데이터의 중복이나 낭비가 발생할 수 있음


• ex. 이동수단 - 버스만 가지는 속성들 (컬럼), 택시만 가지는 속성들 (컬럼) 등
  하나의 큰 컬럼(=이동수단)에서 각기 다른 속성을 가질 수 있는 컬럼들(=버스, 택시)을 분리해서 컬럼을 정의

// #. 상속매핑전략 3가지 중 : 1. 단일 테이블 전략
// 모든 속성을 가진 Vehicle (부모클래스)
@Entity
@Inheritance(strategy = InheritanceType.SINGLE_TABLE)
@DiscriminatorColumn(name = "type", discriminatorType = DiscriminatorType.STRING)
@Getter@Setter
public abstract class Vehicle {
    @Id@GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id; // id

    private String manufacturer; // 제조회사
}

• @DiscriminatorColumn(name = "type", discriminatorType = DiscriminatorType.STRING)
  ➡️하나의 테이블에서 다른 타입의 컬럼을 관리하기 위한 어노테이션
  테이블을 하나 가져갈때, 버스인지, 택시인지를 구분해낼 수 있는 컬럼에 대한 정보를 주는 것

  type을 통해 DiscriminatorType.STRING : 문자열로 구분


• @Inheritance(strategy = InheritanceType.*SINGLE_TABLE*)
  ➡️싱글테이블 전략을 사용하겠다는 정의 (=단일 테이블 전략 사용)

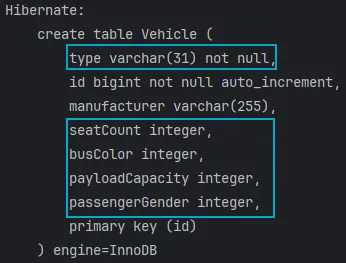

• 각기 다른 클래스들의 컬럼들이 Vehicle 하나의 테이블에 선언되어 만들어짐
• type이 varchar 처럼 구분되어 선언됨

MySQL Workbench에서의 컬럼 선언 확인



Main 테스트

// Car
Car car = new Car();
car.setManufacturer("Samsung");
car.setSeatCount(5);

// Bus
Bus bus = new Bus();
bus.setManufacturer("고속버스");
bus.setBusColor("Green");

//... Taxi, Truck 등

em.persist(car);
em.persist(bus);
em.getTransaction().commit();

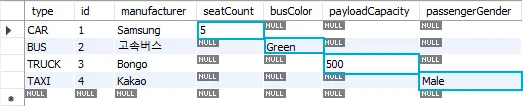

• 각 테이블별 속하는 컬럼들의 값이 잘 들어가있는 것을 확인 가능



데이터 조회

// 데이터 조회
List<Vehicle> vehicles = em.createQuery("SELECT v FROM Vehicle v", Vehicle.class).getResultList();
for (Vehicle vehicle : vehicles) {
	if (vehicle instanceof Car) {
		Car car = (Car) vehicle;
		System.out.println("Car: " + car.getManufacturer() + ", Seats: " + car.getSeatCount());
	} else if (vehicle instanceof Truck) {
		Truck truck = (Truck) vehicle;
		System.out.println("Truck: " + truck.getManufacturer() + ", Payload Capacity: " + truck.getPayloadCapacity());
	}
}

• createQuery()
  JPQL의 문법으로, 엔티티를 대상으로 쿼리를 만듦
  따라서 테이블이름이 아닌 엔티티 이름을 사용함


• SELECT v FROM Vehicle v
  alias를 사용하여 Vehicle 엔티티를 v로 명명하고, SELECT로 그 v를 불러서 조회하겠다는 것
  JPQL 사용 문법을 의미, 이처럼 alias로 지정한 이름의 필드들을 가져올 수 있고,
  TYPE(v) 처럼 해당 엔티티의 타입을 조회할수도 있다.

  ex. em.createQuery(”SELECT v.id, v.manufacturer, TYPE(v) FROM Vehicle v”, Vehicle.class)


• getResultList() : 조회된 결과들을 리스트로 꺼내옴


• if(vehicle instanceof Car) { … } : 얻어온 vehicle의 타입이 Car인지 검사하는 것

Vehicle vehicle = em.find(Vehicle.class, 3L);
if(vehicle instanceof Car){ … }

• 모체인 Vehicle 타입을 find()로 가져와서 if문으로부터 instanceof로
  그 타입이 어떤 자식을 가리키는지를 검사할 수도 있음

---

2. 조인 테이블 전략

• 각 클래스를 별도의 테이블로 매핑하고, 상속관계에 있는 클래스 간에는 조인을 사용
• 데이터의 정규화가 잘되어있어 데이터 중복이 없는 전략이지만
  객체 로드,저장 시 여러 조인이 필요해 성능이 저하될 가능성이 있음

// #. 상속매핑전략 3가지 중 : 2. 조인 테이블 전략
// 모든 속성을 가진 Sports (부모클래스)
@Entity
@Inheritance(strategy = InheritanceType.JOINED)
@Getter@Setter
public class Sports {
    @Id@GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;

    private String country;
}

@Entity
@Getter@Setter
class Football extends Sports{
    private String uniformColor; // 유니폼 색깔
}

@Entity
@Getter@Setter
class Basketball extends Sports{
    private int playerNumber; // 농구의 인원 수
}

// Football
Football fb = new Football();
fb.setCountry("England");
fb.setUniformColor("BlackStripe");

// Basketball
Basketball bb = new Basketball();
bb.setCountry("United States of America");

em.persist(fb);
em.persist(bb);

em.getTransaction().commit();

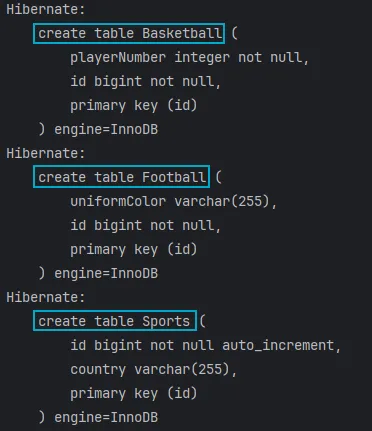

• 각각의 테이블이 만들어지며 id라는 공통적인 컬럼으로써 조인을 할 수 있는 형태로 구성되어있다.


• @Inheritance(strategy = InheritanceType.JOINED)
  로써 테이블이 조인으로 연결되어있는 것이다.



데이터 조회

// 데이터 조회
Sports sports = em.find(Sports.class, 1L);
if(sports instanceof Football){
    Football football = (Football)sports;
    log.info("ID : " + football.getId() + "::: 유니폼 색깔 : " + football.getUniformColor());
}else if(sports instanceof Basketball){
    Basketball basketball = (Basketball)sports;
    log.info("ID : " + basketball.getId() + "::: 인원 수 : " + basketball.getPlayerNumber());
}

em.getTransaction().commit();

• 출력 : [ID : 1::: 유니폼 색깔 : BlackStripe]



정리하자면

Sports 테이블의 id가 자동으로 생성되며
이 id가 하위 테이블(Football, Basketball)의 기본키이자 외래키 역할을 함

- 각 엔티티(부모, 자식)별로 별도 테이블을 생성
- 자식 테이블의 id는 부모 테이블의 id를 참조(FK)하게됨
- 장점 : 부모 테이블에서 모든 공통 속성을 관리함
- 단점 : 조인을 해야만 전체 데이터를 조회 가능 (조회 시 항상 JOIN이 필요)

Football과 Basketball 엔티티는 Sports 엔티티를 상속받았지만,
각각 독립적인 테이블을 가지며, id를 통해 Sports 테이블과 관계 매핑이 되고 있음

---

3. 테이블 당 구체 클래스 전략

• 각 구체 클래스를 자신의 테이블로 매핑하는데 데이터 중복이 발생할 수 있고,
  다형적 쿼리 수행 시 모든 관련 테이블을 조회해야하므로 성능이 떨어질 수 있다.

// #. 상속매핑전략 3가지 중 : 3. 테이블 당 구체 클래스 전략
// 모든 속성을 가진 Sports (부모클래스)
@Entity
@Getter@Setter
@Inheritance(strategy = InheritanceType.TABLE_PER_CLASS)
public class SquidGame {
    @Id@GeneratedValue(strategy = GenerationType.TABLE)
    private Long id;

    private int survivor; // 모든 게임의 공통된 생존자
}

@Entity
@Getter@Setter
class Dalgona extends SquidGame{
    private String shape; // 달고나 게임의 달고나 모양
}

@Entity
@Getter@Setter
class Gonggi extends SquidGame{
    private int passMinNumber; // 공기놀이 게임의 잡은 돌의 최소 통과 기준
}



❓GenerationType.IDENTITY 대신 GenerationType.TABLE을 사용하는 이유



⚠️GenerationType.IDENTITY 사용 불가의 이유
➡️ IDENTITY 전략은 기본적으로 하나의 시퀀스만 관리하려고 하기 때문에 오류 발생

✅GenerationType.TABLE 사용의 이유
➡️TABLE_PER_CLASS는 부모 테이블(SquidGame)이 따로 존재하지 않고, 자식 테이블들이 별도의 테이블로 생성
ex. Dalgona와 Gonggi는 각각 개별적인 테이블이므로, 서로 ID Sequence 객체를 공유하지 않음

별도의 테이블(hibernate_sequences)을 생성하여 ID 값을 관리
따라서, 여러 개의 테이블에서 같은 ID 값을 사용하지 않도록 분리할 수 있다는 장점이 있음

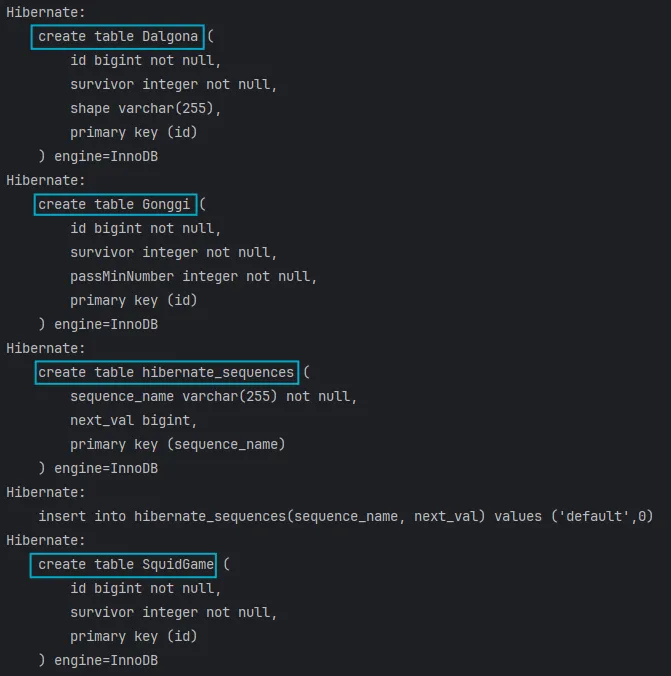

• @GeneratedValue(strategy = GenerationType.TABLE)
  Hibernate는 자동 증가하는 ID 값을 직접 관리하기 위해 hibernate_sequences라는 별도의 테이블을 생성
  ➡️각 테이블의 ID 증가 값을 따로 저장
  ➡️next_val 컬럼을 통해 다음에 사용할 ID 값을 추적

---

❓TABLE_PER_CLASS 전략에서 find() 메서드가 동작하지 않는 이유

SquidGame squidgame = em.find(SquidGame.class, 1L);

• 엔티티가 아니기때문에 EntityManager의 find()로 엔티티를 받지 못한다
• TABLE_PER_CLASS 전략에서는 부모 클래스(SquidGame) 자체가 엔티티로 존재하지 않기 때문에
  find()가 동작하지 않음

  즉 TABLE_PER_CLASS 전략은 부모 테이블을 생성하지 않고, 각 자식 클래스가 독립적인 테이블로 존재
  (=SquidGame 테이블이 따로 존재하지 않으므로 SquidGame.class를 기준으로 엔티티를 찾을 수 없음)

✅ find()를 사용할 때 자식 엔티티로 조회해야함

Dalgona dalgona = em.find(Dalgona.class, 1L);

---

• 각각 테이블에서 (id, survivor) 같은 공통 컬럼들은 포함된채 각각의 테이블이 컬럼이 가진 컬럼도 포함되어서 출력
• 부모 테이블을 생성하지 않아도 각 자식 클래스가 독립적인 테이블로 존재할 수 있게 만드는 상속 매핑 전략



데이터 조회

// 데이터 조회
SquidGame sg = em.find(SquidGame.class, 1L);
if(sg instanceof Dalgona){
    Dalgona dalgona = (Dalgona)sg;
    log.info("[달고나 게임] 생존자 : " + dalgona.getSurvivor() + ", 달고나 모양 : " + dalgona.getShape());
}else if(sg instanceof Gonggi){
    Gonggi gonggi = (Gonggi)sg;
    log.info("[공기 놀이] 생존자 : " + gonggi.getSurvivor() + ", 통과 개수 : " + gonggi.getPassMinNumber());
}

출력 : [ [달고나 게임] 생존자 : 300, 달고나 모양 : Umbrella ]

---

❓불필요한 SquidGame 클래스를 생성하지 않는 방법

@MappedSuperclass 어노테이션 사용으로 부모 클래스(SquidGame)에 대한 테이블이 생성되지 않도록 가능

@Entity는 부모테이블이 생성되고, 자식테이블에서 JOIN을 해야하는 반면,
@MappedSuperclass는 부모테이블이 생성되지 않고, 자식 테이블이 부모 필드를 직접가지게됨
(=즉 자식 테이블(Dalgona, Gonggi)이 부모 클래스(SquidGame)의 필드를 직접 포함할 수 있음)

➡️@MappedSuperclass 사용의 장점 : 불필요한 테이블 생성을 막고, 조회 성능도 향상됨

---

상황 별 상속 매핑 전략 선택

• 단일 테이블 전략 : 다형적 쿼리 성능 중요시에 사용
• 조인 테이블 전략 : 데이터 정규화와 무결성 중요시에 사용
• 테이블 당 구체 클래스 전략 : 데이터 중복 최소화와 간단한 쿼리 성능 우선시에 사용

---

임베디드 타입

• (Embedded Types, =복합값 타입)
• JPA에서 엔티티의 일부로 정의된 재사용 가능한 도메인 모델의 일부를 표현할때 사용
• 엔티티 내 여러 속성을 논리적으로 그룹화하고, 중복없이 여러 엔티티 간 공통 구조를 공유가능


• @Embeddable 어노테이션으로 클래스 정의 후
  @Embedded 로 엔티티내에서 이 타입의 인스턴스를 포함시킴



@Embeddable
@Getter@Setter
public class Address {
    private String street;
    private String city;
    private String state;
    private String zipCode; // 우편번호
    private String country;
}

• @Embeddable : 이 클래스의 필드들이 다른 클래스에 포함될 수 있다는 것을 의미



@Entity
@Table(name = "companies")
@Getter@Setter
class Company{
    @Id@GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;
    private String name;

    @Embedded
    private Address address; // 회사는 주소를 가지고 있을 것
}

• @Embedded : @Embeddable 어노테이션을 사용하는 클래스를 필드로 사용하는 클래스에서 사용을 명시

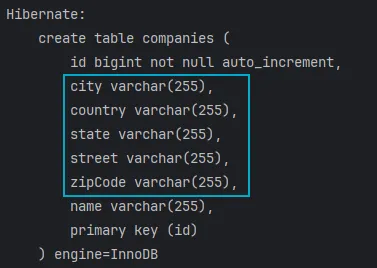

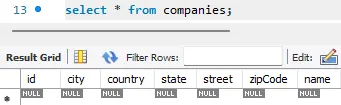

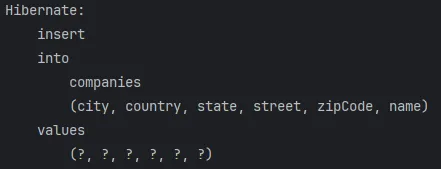

• Company 엔티티의 필드인 id, name과 함께 Address에서 공통된 속성으로 정의했던 필드들도 함께테이블로 생성됨



Main 테스트

Address address1 = new Address();
address1.setCity("Fukuoka");
address1.setCountry("Japan");
address1.setStreet("Daimyo");
address1.setZipCode("11111");

Company company1 = new Company();
company1.setName("복호두");
company1.setAddress(address1);

em.persist(company1);
em.getTransaction().commit();

---

🚀실습 - @Embeddable과 @Embedded

• Customer, ContactInfo

@Entity
@Table(name = "customers")
@Getter@Setter
public class Customer {
    @Id@GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;

    private String name;

    @Embedded
    private ContactInfo contactInfo;
}

@Embeddable
@Getter@Setter
class ContactInfo{
    private String email;
    private String phoneNumber;
    private String address;
    private String country;
}

// main
ContactInfo contactInfo1 = new ContactInfo();
contactInfo1.setEmail("dominic@premier.com");
contactInfo1.setPhoneNumber("413-1111");
contactInfo1.setAddress("London");
contactInfo1.setCountry("England");

Customer customer1 = new Customer();
customer1.setName("Solanke");
customer1.setContactInfo(contactInfo1);

em.persist(customer1);
em.getTransaction().commit();

• ContactInfo 에 고객에 대한 정보를 담아놓고 @Embedded로써 그 클래스의 필드들을 사용할 수 있도록 했다.

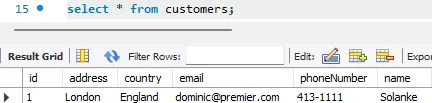

• 영속성 컨텍스트에 적용 후 결과를 확인해보면 Cusomter클래스의 id, name 컬럼 제외하고도
  address, country, email, phoneNumber 등도 컬럼에 포함되어있는 것을 확인할 수 있음



// 데이터 조회
List<Customer> customers = em.createQuery("SELECT c FROM Customer c", Customer.class).getResultList();
for(Customer c : customers){
    log.info("Customer : " + c.getName());
    log.info("Email : " + c.getContactInfo().getEmail());
    log.info("PhoneNumber : " + c.getContactInfo().getPhoneNumber());
    log.info("Address : " + c.getContactInfo().getAddress());
    log.info("Country : " + c.getContactInfo().getCountry());
}

---

🚀실습 - 단일 테이블 전략

• Devices (부모 클래스)와 Phone, Laptop (자식 클래스들)간 상속관계

@Entity
@Getter@Setter
@Inheritance(strategy = InheritanceType.SINGLE_TABLE)
@DiscriminatorColumn(name = "type", discriminatorType = DiscriminatorType.STRING)
public abstract class Devices {
    @Id@GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;

    private String brand;
    private int price;
}

@Entity
@Getter@Setter
@DiscriminatorValue("PHONE")
class Phone extends Devices{
    private String operatingSystem;
    private int batteryLife;
}

@Entity
@Getter@Setter
@DiscriminatorValue("LAPTOP")
class Laptop extends Devices{
    private int ramSize;
    private boolean hasTouchScreen;
}

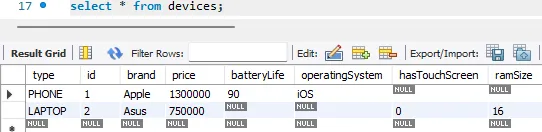

• 단일 테이블 전략이므로 devices라는 하나의 테이블에서 모든 컬럼이 관리되고 있다.

---

🚀실습 - 조인 테이블 전략

// 2. 조인 테이블 전략
@Inheritance(strategy = InheritanceType.JOINED)
@DiscriminatorColumn(name = "type", discriminatorType = DiscriminatorType.STRING)
@Table(name = "DEVICES_JOINED")
public abstract class Devices {
    @Id@GeneratedValue(strategy = GenerationType.IDENTITY)
    private Long id;

    private String brand;
    private int price;
}

//@Table(name = "PHONE_SINGLE")
@Entity
@Getter@Setter
@Table(name = "PHONE_JOIN")
@DiscriminatorValue("PHONE")
class Phone extends Devices{
    private String operatingSystem;
    private int batteryLife;
}

//@Table(name = "LAPTOP_SINGLE")
@Entity
@Getter@Setter
@Table(name = "LAPTOP_JOIN")
@DiscriminatorValue("LAPTOP")
class Laptop extends Devices{
    private int ramSize;
    private String hasTouchScreen;
}

• 각각 devices_joined, phone_join, laptop_join 테이블들을 조회해야함
• 기본키값인 id를 제외하고는 부모클래스 Devices의 필드인 brand, price들은 각각 테이블에 포함되어있지 않음

---

🚀실습 - 테이블 당 구체 클래스 전략

// 3. 테이블 당 구체 클래스 전략
@Entity
@Getter@Setter
@Inheritance(strategy = InheritanceType.TABLE_PER_CLASS)
@Table(name = "DEVICES_JOINED")
public abstract class Devices {
    @Id@GeneratedValue(strategy = GenerationType.TABLE)
    private Long id;

    private String brand;
    private int price;
}

//@Table(name = "PHONE_SINGLE")
//@Table(name = "PHONE_JOIN")
@Entity
@Getter@Setter
@Table(name = "PHONE_TABLE")
class Phone extends Devices{
    private String operatingSystem;
    private int batteryLife;
}

//@Table(name = "LAPTOP_SINGLE")
//@Table(name = "LAPTOP_JOIN")
@Entity
@Getter@Setter
@Table(name = "LAPTOP_TABLE")
class Laptop extends Devices{
    private int ramSize;
    private String hasTouchScreen;
}

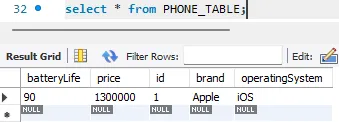

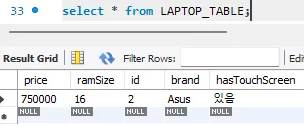

• 부모클래스의 테이블은 필요하지 않고 자식클래스의 테이블들에서 모든 컬럼들의 정보를 확인할 수 있음

---

🚀회고 결과 :
이번 회고에서는 JPA에서의 상속 관계 매핑을 추가 실습해보았다.

다양한 데이터에서의 실습을 통해 각각 전략마다 어떤 결과값(조회값)을 보여주는지를 확인할 수 있었다.

또한 @Embeddable, @Embedded 개념을 통해 자바의 공통된 필드들을 사용할 수 있는 개념을 연습해볼 수 있었다.

- @Embeddable과 @Embedded의 위치 유의 (@Embeddable : 사용가능하다는 선언, @Embedded : 사용할 곳에서 선언)
- 테이블 당 구체 테이블 전략에 대한 추가 이해 필요

느낀 점 :
관계형 DB 모델에서 상속 관계를 표현해낼 수 있는 방법이 있다는 것을 생각해보지 못했는데
자바에서의 상속관계를 유사하게 표현하기 위하여 다양한 전략을 활용하여 표현해내는 것이 인상적이었다.

향후 계획 :

- 단순 JPA 사용이 아닌 Spring과의 JPA 사용을 알아보기
- 상속관계의 다양한 테이블 실습
